合金めっき(レオ) WAKO AZ GALVA LEO

高耐食・長寿命
溶融亜鉛アルミニウム合金めっき

5%アルミニウム + マグネシウム

環境にやさしい
難しかったボルト・ナット・ワッシャーにも対応

WAKO AZ GALVA  LEO(ワコーAZガルバ レオ)とは亜鉛をベースに5%アルミニウムとマグネシウムを含有した高耐食溶融亜鉛アルミ合金めっきです。
塩害地域、重工業地域に優れた耐食性を誇ります。製品の寿命を延ばし、維持管理と製品価格のコストダウンに貢献します。
※社団法人日本溶融亜鉛鍍金協会の団体規格「溶融亜鉛-5%アルミニウム合金めっき」に準拠しています。

WAKO AZ GALVA  LEO(ワコーAZガルバ レオ)の特長

1

耐食性が高い

溶融亜鉛めっきと比較した場合、塩水噴霧試験で約10倍。亜鉛にアルミニウム、マグネシウムを添加する事により、耐食性が向上します。

2

ボルト・ナット・ワッシャーに対応

当社の50年を超える溶融亜鉛めっきの技術を活かし、難しかったボルト・ナット・ワッシャー等の小物類の合金めっきに特化しています。
LEOめっき付き六角ナット、丸座金を在庫販売しています。

3

高い密着性

溶融亜鉛めっきと同等の密着性があります。ハンマー試験(JIS H 0401)実施済。

WAKO AZ GALVA LEO(ワコーAZガルバ レオ)製品が出来上がるまで

  • 入荷
    Receipt

    入荷

    品物が入荷したら生地の状態や不具合(歪みや破損など…)が無いかを確認。

  • 脱脂
    Degreasing

    脱脂

    生地についている余分な脂を落とす。

  • 脱脂水洗
    Rinsing after degreasing

    脱脂水洗

    水洗槽にいれて脱脂液を落とす。

  • ブラスト処理
    Blasting

    ブラスト処理

    酸処理では落ちにくい汚れなどを粒体を生地に衝突させ落とします。

  • 酸洗
    Pickling

    酸洗

    生地に付着しているサビなどを落とします。

  • 酸洗水洗
    Rinsing after pickling

    酸洗水洗

    水洗槽に入れて酸洗液を落とす。

  • フラックス処理
    Fluxing

    フラックス処理

    めっき時に亜鉛が上手に鉄に付着するようにします。
    めっきまでの時間に生地が錆びていくのも抑制。

  • 乾燥
    Preparation for Galvanizing

    乾燥

    しっかり乾かして亜鉛が飛散しないように。
    前処理工程は、溶融亜鉛メッキと全く同じ。

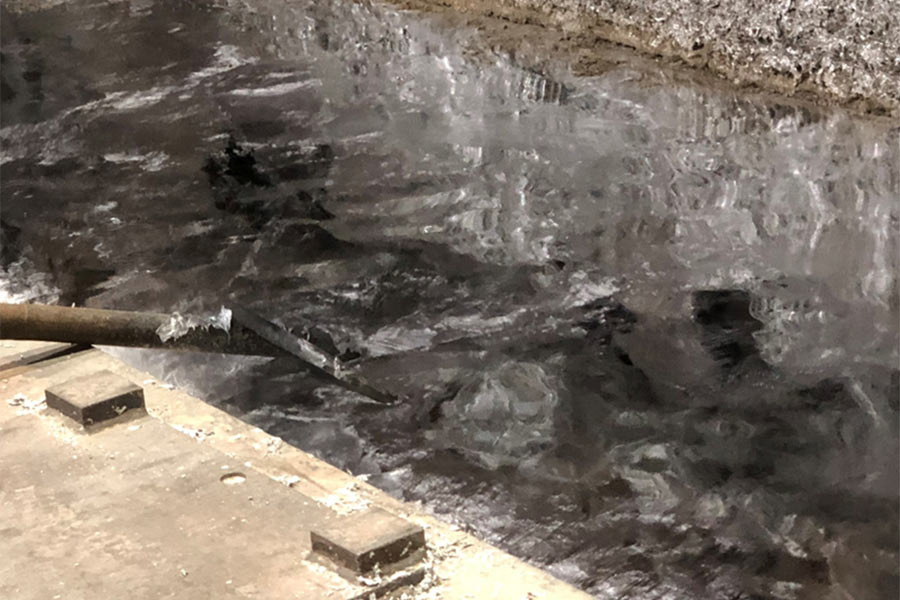

  • 1浴目 めっき
    Galvanizing

    1浴目 めっき

    亜鉛が融解した浴槽に生地を浸けて生地表面に亜鉛皮膜を形成させます。

  • 2浴目 めっき
    Galvanizing 2

    2浴目 めっき

    1浴目で付着させた亜鉛皮膜が浴中のアルミニウムと置換されて亜鉛アルミ合金めっき被膜が完成。
    LEOめっきでは、2浴目にマグネシウムを添加する事でさらに耐食性がUP!

  • 亜鉛切
    Final Fluxing

    亜鉛切

    余分な亜鉛や酸化カスを除去。

  • 冷却
    Cooling

    冷却

    亜鉛の表面を凝固させます。

  • 製品検査
    Inspection

    製品検査

    外観検査(選別班や自動選別機も導入済)・各種試験・めっき証明書の発行。

  • 出荷
    Shipping

    出荷

    完成

  • 入荷
  • 脱脂
    脱脂水洗
    ブラスト処理
  • 酸洗
  • 酸洗水洗
  • フラックス処理
  • 乾燥
  • 1浴目 めっき
  • 2浴目 めっき
  • 仕上げフラックス処理
  • 冷却
  • 製品検査
  • 出荷

WAKO AZ GALVA  LEO(ワコーAZガルバ レオ)のめっき付着量

種類の記号 付着量g/㎡ 適用例(参考)
HZA25 250g/㎡以上 厚さ1.6㎜以上3.2㎜以下の鋼材・鋼製品、鋼管類
HZA35 350g/㎡以上 厚さ3.2㎜を超える鋼材・鋼製品、鋼管類及び鋳鍛造品類
備考)
  1. 厚さ1.6㎜未満の鋼材・鋼製品、鋼管類、ボルト・ナット及び座金類の場合は、事前に受け渡し当事者間で協議する。
  2. 表中、適用例の欄で示す厚さは、呼称寸法による。
※社団法人日本溶融亜鉛鍍金協会技術会『溶融亜鉛-5%アルミニウム合金めっき』
(日本溶融亜鉛鍍金協会、2003)1P引用

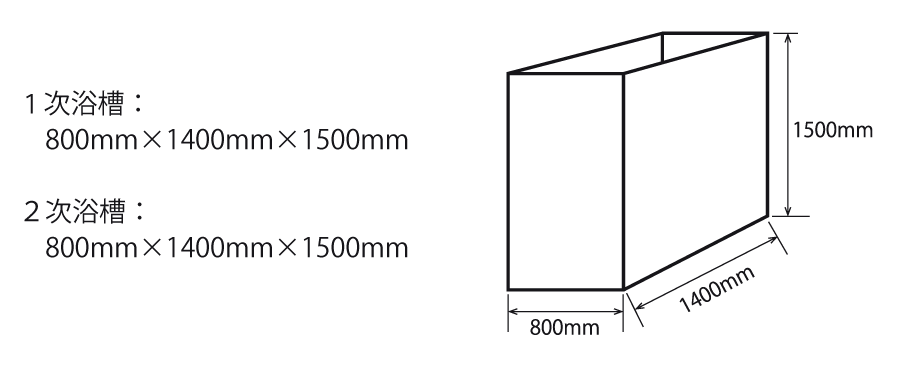

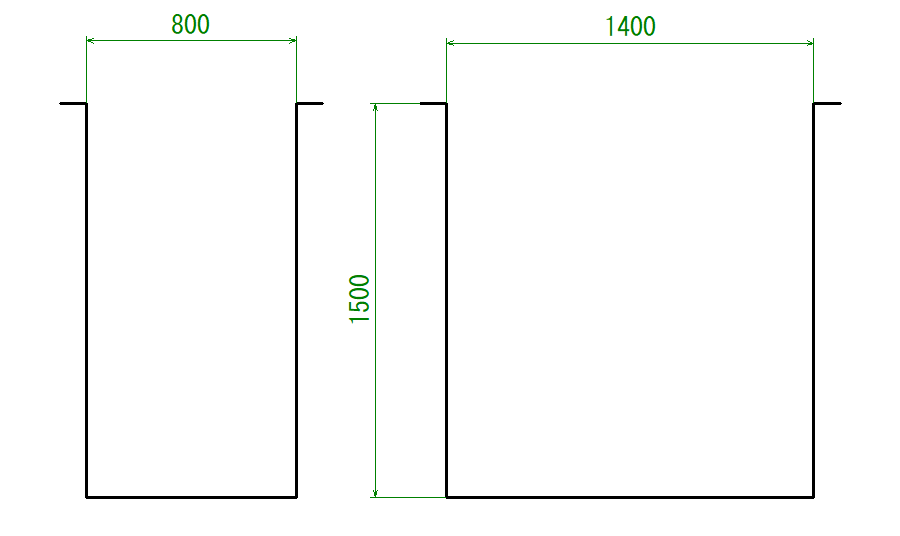

WAKO AZ GALVA  LEO(ワコーAZガルバ レオ)のめっき槽サイズ

1次浴槽:800L×1400W×1500D
2次浴槽:800L×1400W×1500D

めっき漕サイズ
